70型潛孔鉆機 邊坡支護加固鑿巖鉆機 電氣兩用支架式潛孔鉆機

廠家：15552426003

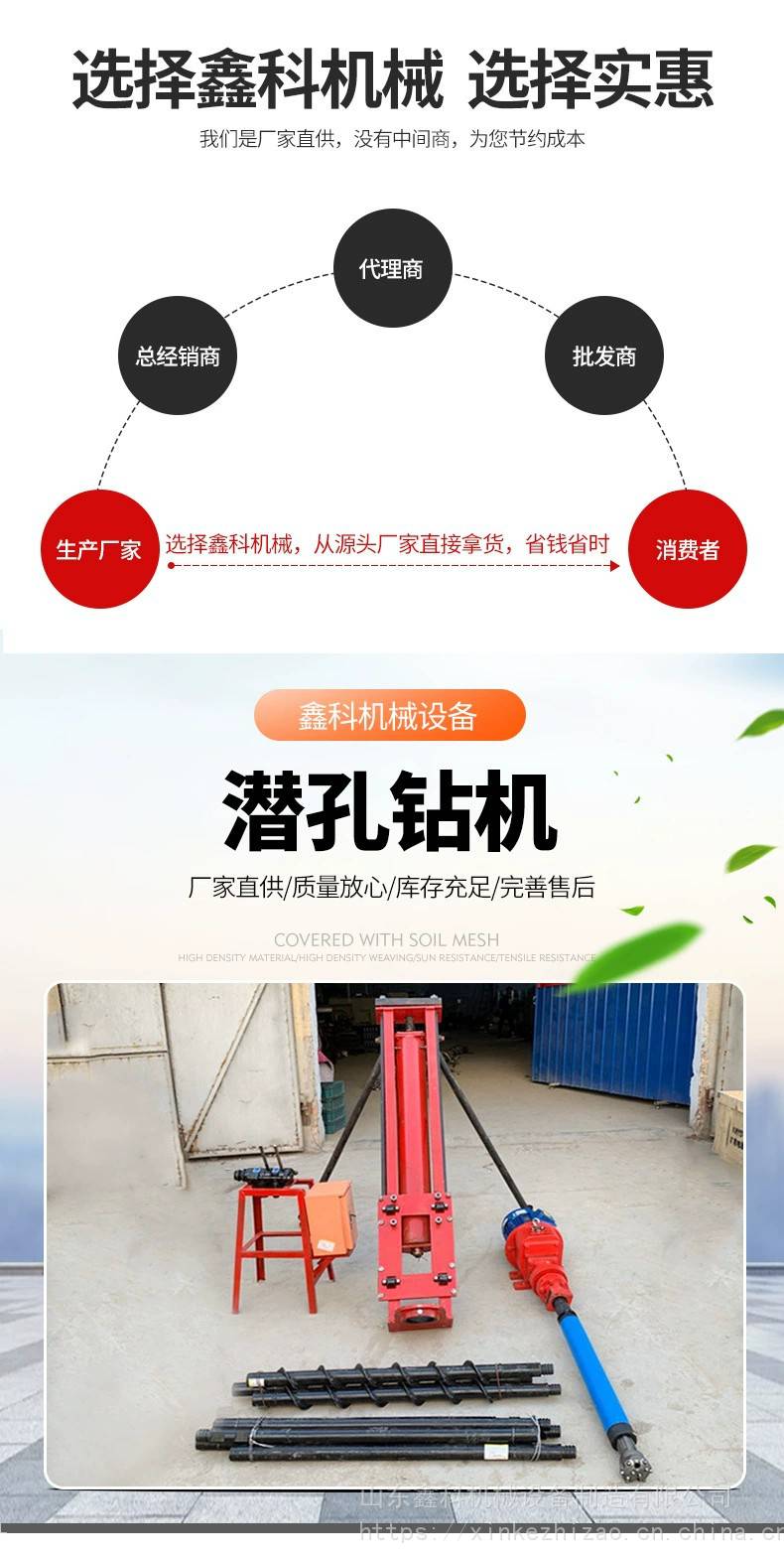

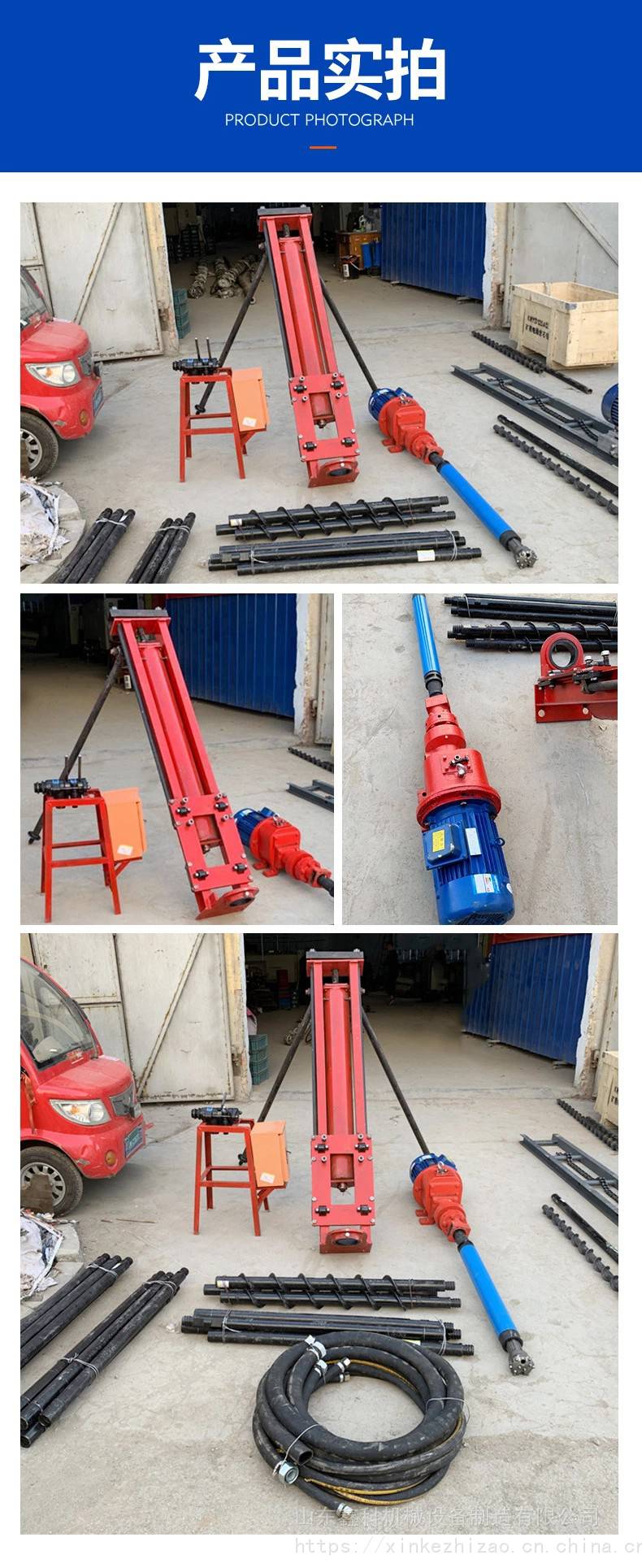

KQD-70電動潛孔鉆機介紹：

KQD-70電動潛孔鉆機是我公司自行設計的一種節能、高效鑿巖設備，適用于中、小型礦山及筑路、水利和石方工程中的中深孔鑿巖作業，也是露天礦山開采的鑿巖設備，尤其適用于其它鉆車無法正常作業的凹凸崎嶇地勢；該機結構緊湊、操作方便、鑿速快、整機可拆性好，搬運極為方便。

結構和工作原理：

（1）支柱部分：由支柱、橫軸、上頂盆、手搖絞車、升降螺栓等部件組成。使用時根據洞室高度調整升降螺栓，使支柱高低適合于工作要求。橫軸有三件組合起來使用，以適應不同的鑿巖方向。升高和降低鉆機時用了手搖絞車?yán)p緊或松開鋼絲繩。

（2）沖擊器的結構由操縱器、風水管、鉆桿直接進入沖擊器內部，沖擊器是由接頭、閥柜、閥蓋、閥、錘、體、缸體和釬頭等件組成

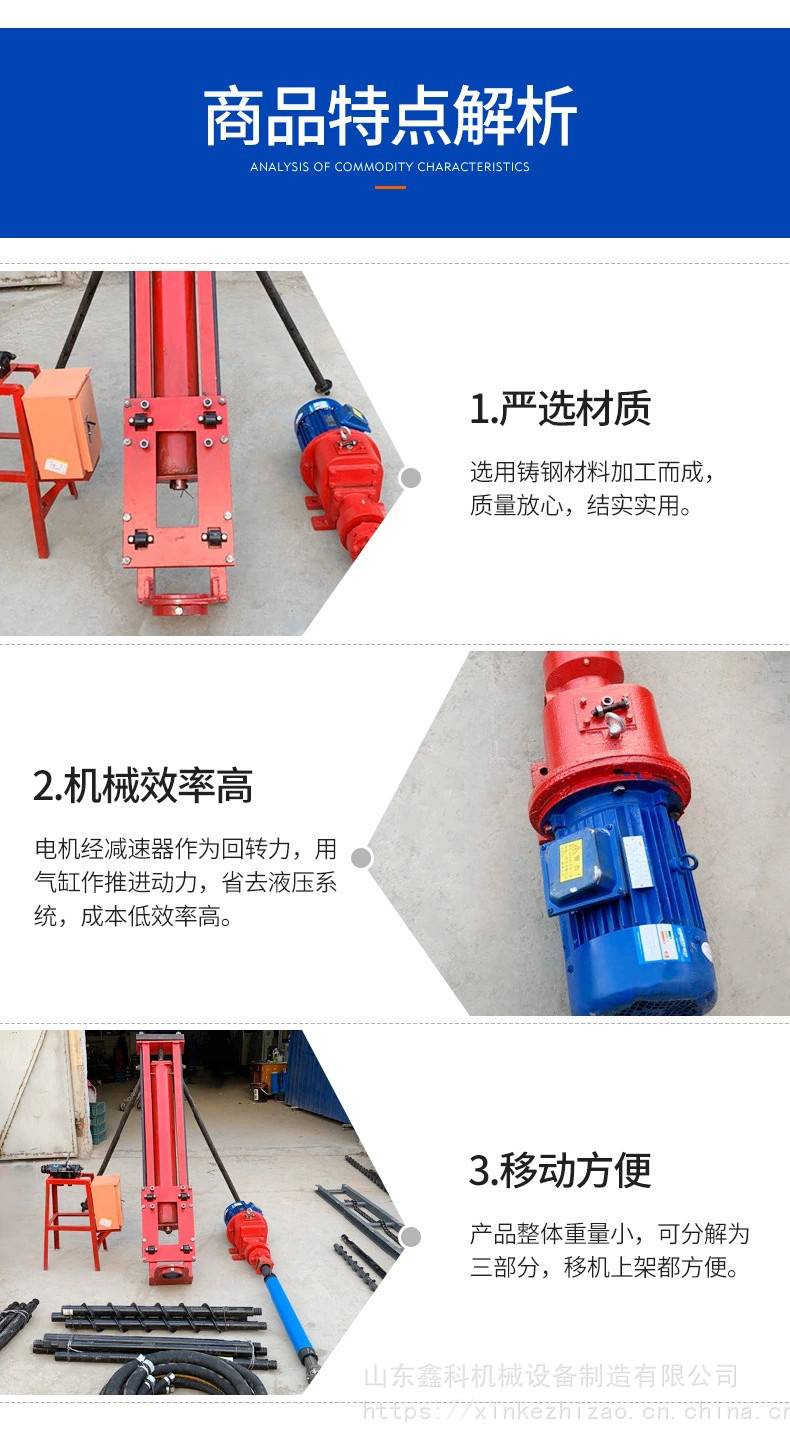

（3）回轉機構：回轉機構是實現鉆具旋轉的結構，由電機、變速箱組成。變速箱與電機直接連接，用直齒輪傳動，共分為三級減速，用空心軸傳出，軸承間隙可以通過箱蓋上的止推環來調整。

（4）推進部分：推進汽缸與滑架相連接，組成推進機構，壓縮空氣通過管路進入汽缸作用于活塞上，由活塞桿通過支架帶動滑板進行鑿巖工作。

（5）操縱部分：操縱器上有兩個把手，左手把控制開動沖擊器的氣水混合物，有開閉兩位置，給水閥來控制，右手把控制推進部分的往復運動，有進、退、停三個位置，電機控制共有三個按鈕，既正、反、停（其中反轉為點動）。
