一、概述

本系列電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，jdzx10-3、6、10為yo/ yo/[連接，jdzxf10-3、6、10為yo/yo/yo/[連接。分別適用于額定頻率50hz}60hz，額定電壓為 3, 6, 10kv電力系統中作電能計量、電壓監控和繼電保護用。

二、使用條件

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40c，不低于- 5度

3.周圍空氣的相對濕度不大于85%（ 20度 ；

4.滿足ii 污穢等級； 5.安裝場所無腐蝕性的氣體

三、結構簡介

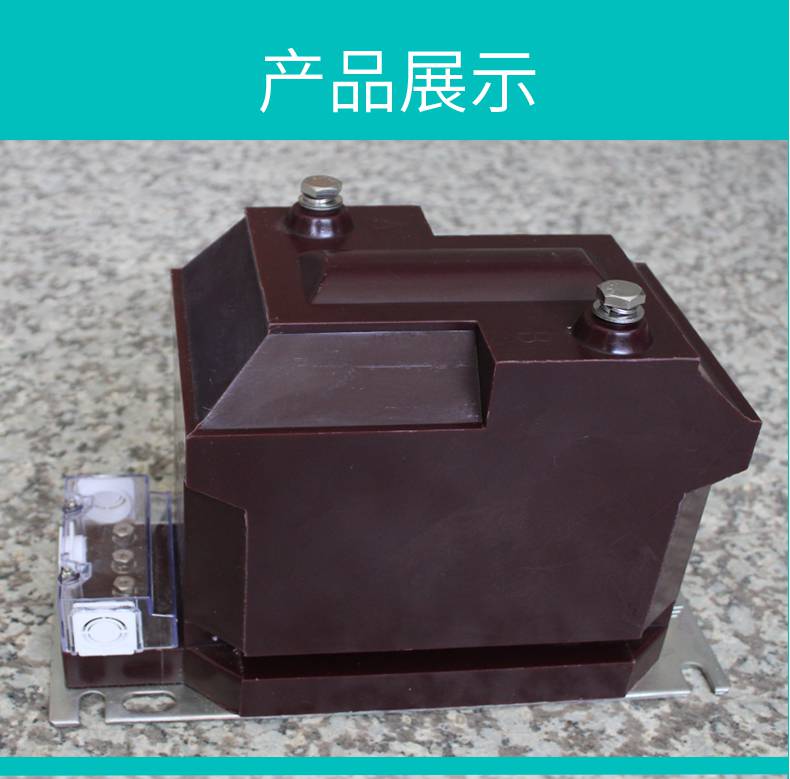

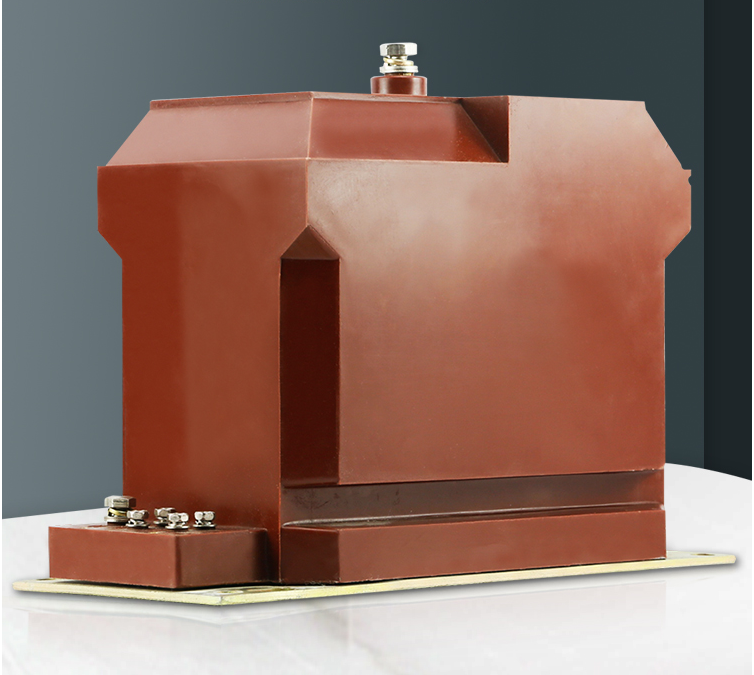

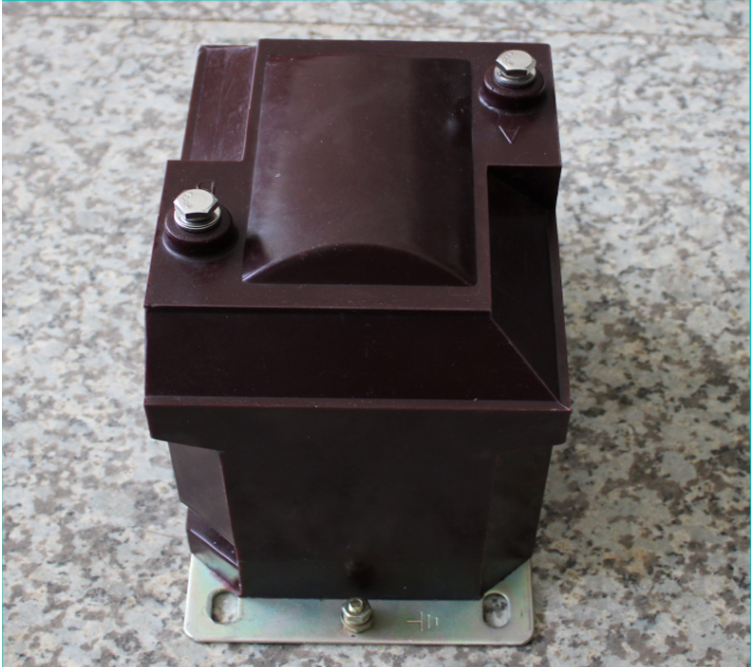

jdzx10-10,jdzx10-6,jdzxf10-10/6/3型互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為a,n;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。jdzx10-3，6、10互感器的連接組標號為，1/1/1/12-12, jdzxf10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩 余電壓繞組接成開口三角形）。
