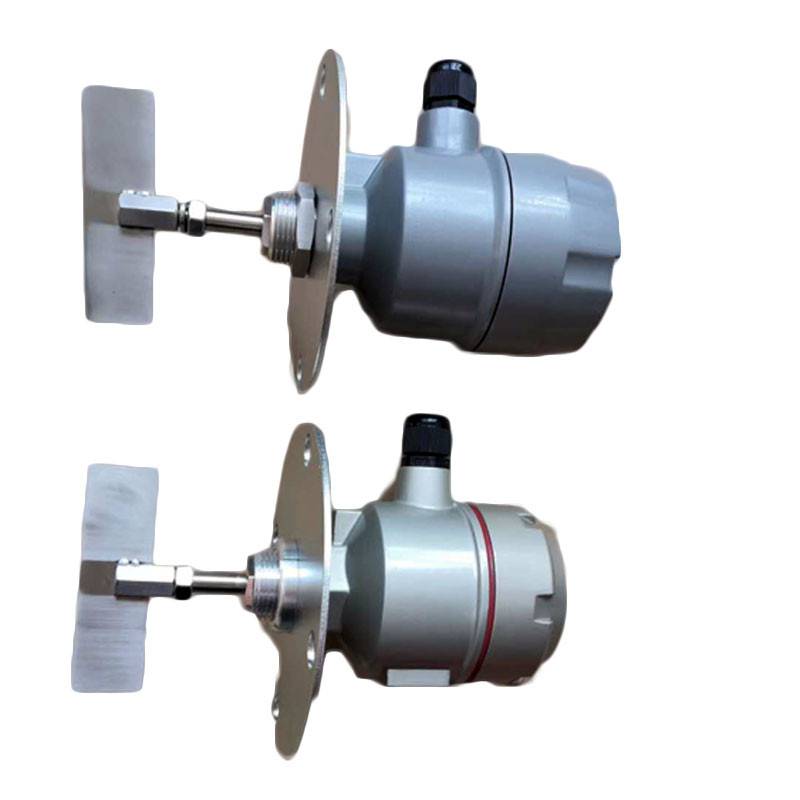

杭榮RSLK-250H/80阻旋料位控制器帶法蘭盤

阻旋式料位計工作原理

利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動。當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態。針對使用于比重相差較大的物料，可調整彈簧拉力，比重大時彈簧拉力調整至*強，反之則調整至*弱。

阻旋式料位計產品特點

1.美國技術，三個軸承支撐，運行；

2.的密封設計,可防止粉塵沿軸滲入

3.扭力,且扭力大小可調；

4.葉片承受過重負載,離合器自動打滑,保護電機不受損壞；

5.不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；

6.接線盒IP65設計,密封性好,戶外安裝使用可靠；

7.輕巧,安裝簡便；

8.適用行業廣,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。

特點：

　　1.抗干擾能力強，信號穩定

　　2.不受物料濕度、溫度的影響；掛料、飛灰干擾

　　3.高、強抗沖擊傳感器結構；長壽命、運行

　　4.有多種變送器型號供選擇，可實現變送器與傳感器分離，避免高空作業

　　構造特點

　　本機殼體采用鑄造鋁合金壓鑄，具有強度高、耐沖擊

　　殼體表面應用靜電噴塑涂覆工藝、附著力強、涂層均勻、耐老化

　　全封閉性，的油封設計可防止粉塵沿軸滲入

　　扭力，且扭力大小可調整，體積輕巧，安裝容易

　　葉片承受過重的負荷，馬達回轉機構會自動打滑保證不受損壞

　　不必從料倉整體拆除，即可輕易的檢查維修內部零組件

　　阻旋式料位開關技術參數：

　　物料形態：粉、粒狀

　　粒 度：≤20mm

　　容 重：≥0.5g/cm2

　　物料溫度：常溫型：0～55，高溫型：55～150℃

　　物料濕度：以不粘附葉片為限

　　環境條件：溫度：-10～55℃，濕度：≤85%

　　轉 速：1轉/分

　　工作電源：220VAC，、24VDC/24VAC

　　信號輸出：SPDT

　　功 率：3W

　　連接方式：螺紋：G1″，法蘭：按用戶要求規格制作

　　電氣接口：M20*1.5

　　防護等級：IP65

　　阻旋式料位開關主要特點：

　　1、采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。

　　2、抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。

　　3、防抖性能設計：即使在物料流動時也不會發出錯誤信號。

　　4、料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。

　　5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長其使用壽命。

　　6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。

　　7、防塵密封性能，即使1MPa壓力，粉塵也無法進入。

　　8、抗震性及防松結構設計，有效避免部件松動及滑脫；采用不銹鋼材料，使其具有優良的抗腐蝕性及性能。

　　9、價格低，優良。

　　阻旋式料位開關安裝要求：

　　1、安裝前請確認電源電壓是否與標識上面的電壓一致；

　　2、確認安裝方式（法蘭或螺紋）及安裝尺寸；

　　3、連接部位為1〃螺紋時，可選用鐮刀型或收縮型葉片，以便直接插入管牙內；

　　4、水平安裝時，接線盒入線口應注意垂直朝下，電纜固定螺母必須鎖緊；

　　5、軸長可調型和鋼索型只適合頂裝；

　　6、水平安裝時葉片與水平向下呈10～20°的夾角安裝，這樣可以減少物料的沖擊；

　　7、桶內溫度超過80℃時，請選用高溫系列產品；

　　8、應避免安裝在進料口正下方，當無法避免時可加裝防護擋板，以免出現錯誤動作；

　　9、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等；

　　10、安裝前確認水平安裝還是垂直安裝；

　　11、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。 阻旋式料位開關選型表：
