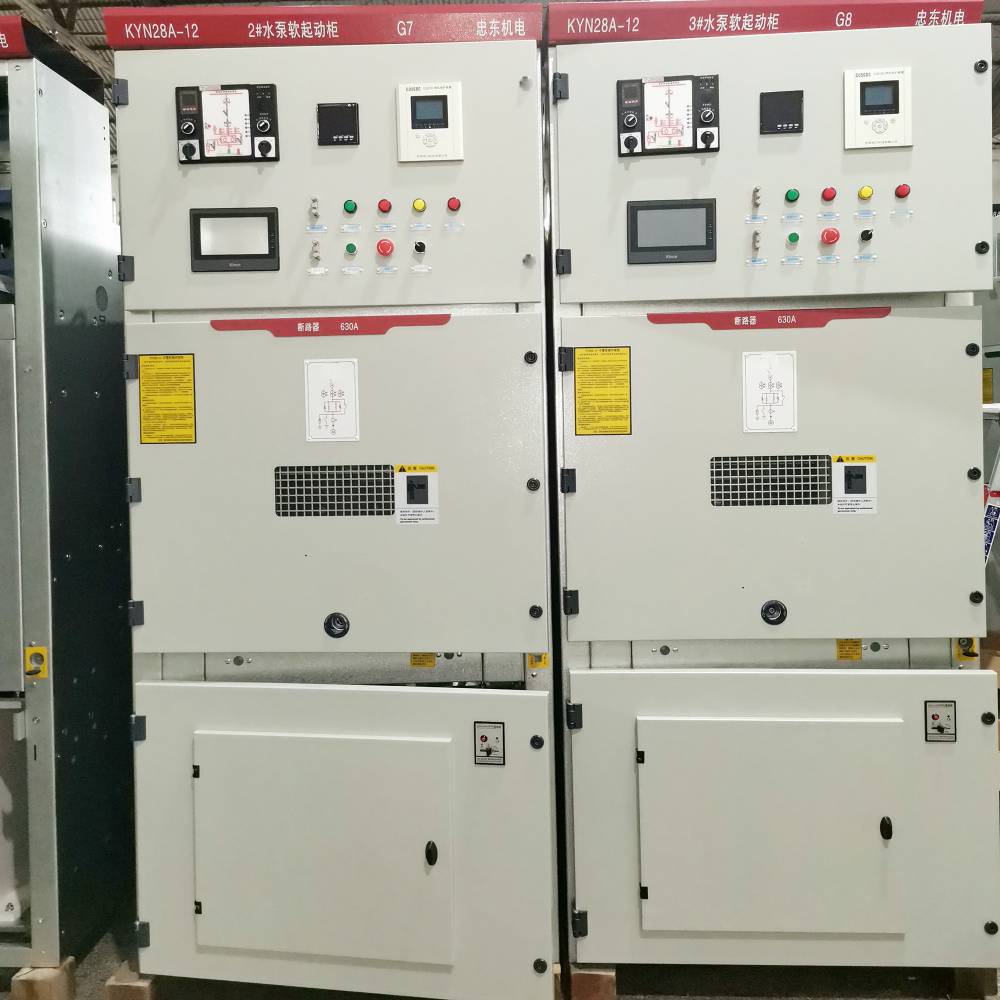

ZDGR系列中高壓電動機智能綜合柜是將高壓開關柜，固態軟起動柜，電機PLC綜合柜三合一的一體化裝置（以下簡稱電機智能綜合柜）,主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護，同時智能采集電機溫度和狀態。它采用高壓開關柜，固態軟啟動柜，電機PLC綜合柜一體化設計,可以根據客戶要求選用真空斷路器或真空接觸器，具有高壓柜的所有功能，同時本柜可以和各種高壓柜并柜一起使用。本柜采用 質量串聯晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。本柜的控制回路采用德國西門子可編程控制器對相關信號及動作進行邏輯程序控制，先進的技術保證了設備的可靠運行。設備系統能在現場惡劣環境長期穩定運行，并具有各種抗干擾能力，易于維護，接線方便，具備擴展能力；柜內采用國產或進口 元器件。能夠接收DCS提供的DCS遠方啟、停信號，電機運行電流，電機溫度等信號，并且可以接收DCS通訊傳輸所需電機的各種數據。

 產品簡介

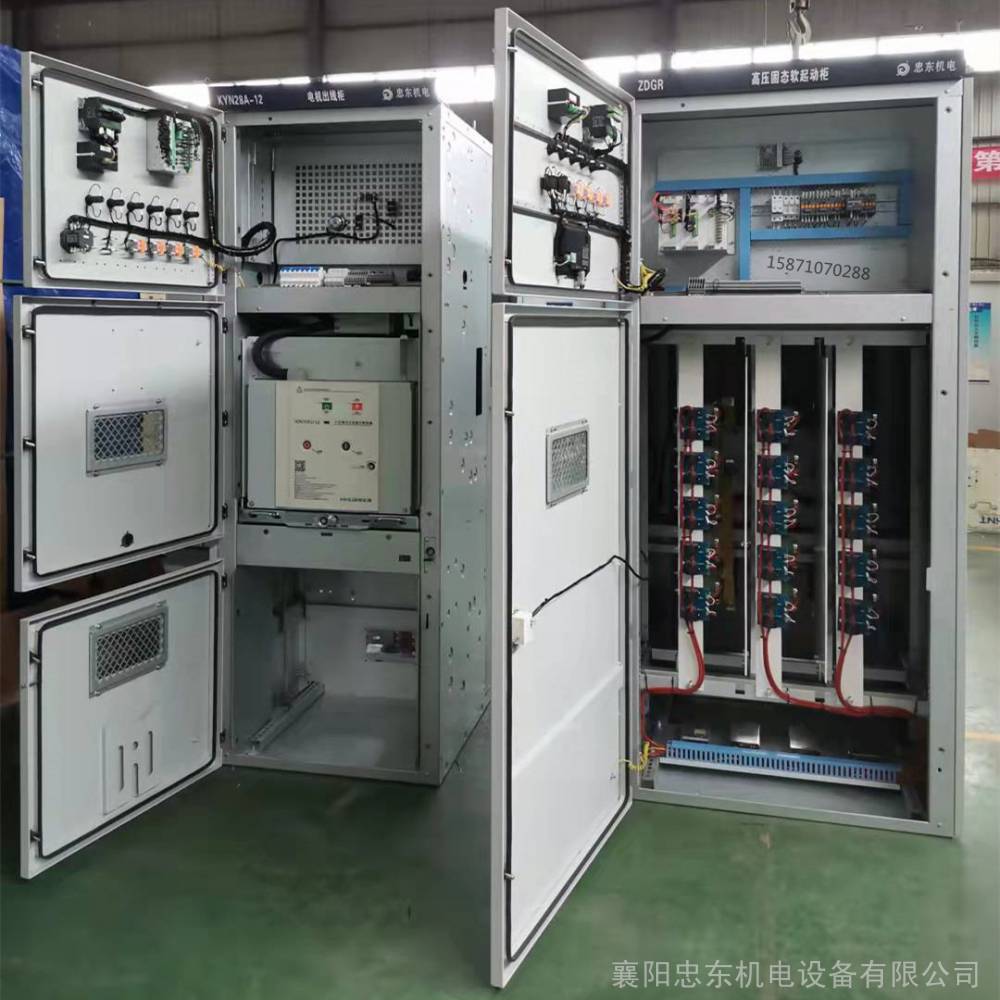

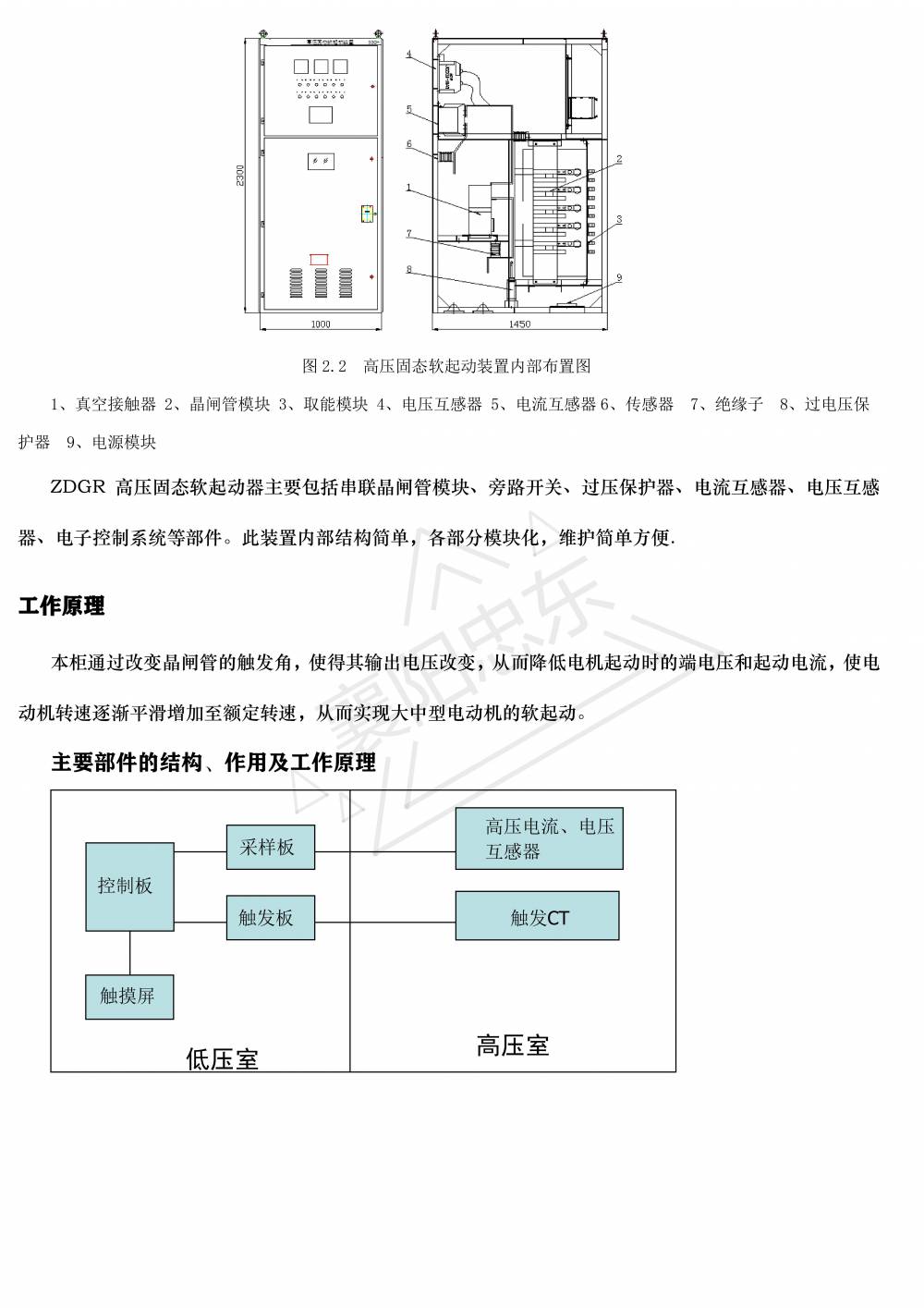

高壓固態軟起動裝置是高壓交流電動機起動的設備，它的主要構成是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。高壓固態軟起動裝置是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，高壓固態軟起動裝置按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到正常轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。

 性能指標
